Широко разпространен в рамките на проекти за пренос на вода, този вентил за освобождаване на въздух с двоен отвор се справя както с евакуацията на въздуха, така и със задачите за подаване на въздух. Той противодейства на натрупването на вакуум в тръбопровода, поддържа движението на флуида стабилно и помага на водоразпределителните мрежи да работят стабилно с по-ниска консумация на енергия за дълги периоди на обслужване.
01.Описание на продуктите

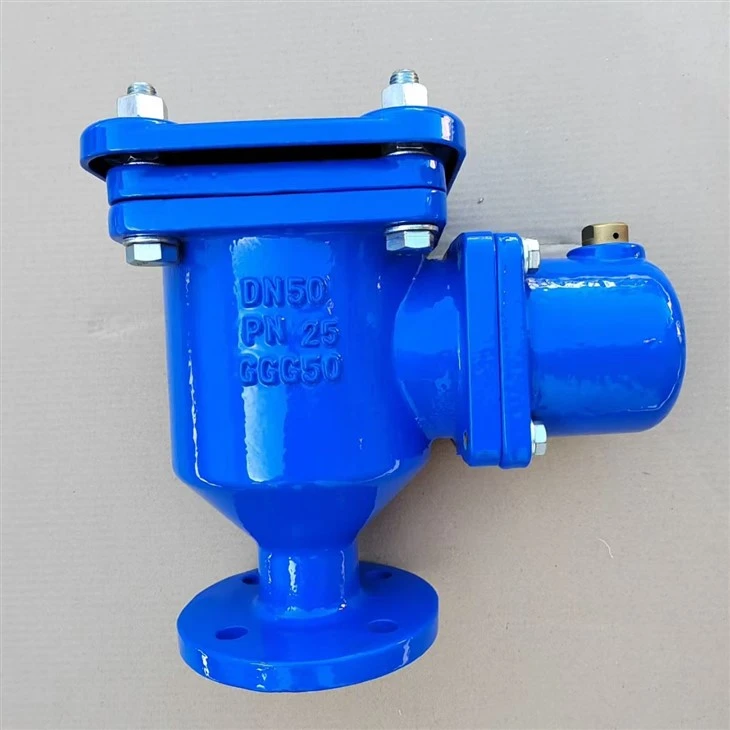

Този двупортов въздушен клапан е разработен за системи за водоснабдяване и циркулационни тръбопроводи. Намалява вакуумното налягане, което има тенденция да се образува в затворени тръбопроводи. Поддържат се стабилни флуидни условия, като се избягва турбулентен поток, който би навредил на общата оперативна ефективност на тръбопровода.
Два независими отвора отговарят отделно за изпускателния и входящия въздух. Нито една функция не пречи на друга по време на работа в реалния свят. Това добре обмислено механично оформление осигурява надеждно регулиране на налягането на място. Дори при сурови условия на обекта и голямо натоварване на тръбопровода, вентилът може да поддържа постоянна работна производителност.
02. Характеристики на продукта
Поплавъчна структура, предотвратяваща преждевременно затваряне: Специално проектиран вътрешен поплавъчен компонент избягва нежелано ранно изключване, задействано от високоскоростен въздушен поток, излизащ от вътрешността на тръбопровода.
Конструкция на въздушния канал с голям капацитет:Просторните вътрешни пътища на потока позволяват бърза производителност на всмукване и изпускане на въздух при реални условия на място.
Епоксидно покритие, съвместимо с питейна вода:Всички намокрени железни компоненти са покрити със свързан чрез стопяване епоксиден прах, отговарящ на официалните изисквания за приложения за контакт с питейна вода.
Уплътнителни компоненти за питейна вода: Гъвкавите уплътнителни части използват EPDM гума, докато леглата на клапаните са произведени от ABS. И двете суровини преминават критериите за проверка за директен контакт с питейна вода.
Висока антикорозионна производителност за вътрешните компоненти: Вътрешните подвижни и статични части са изработени от неръждаема стомана AISI 316 или ABS инженерна пластмаса, осигурявайки изключителни свойства за устойчивост на ръжда и корозия.
Нулев контакт между движещите се части и вътрешното покритие: Вътрешните подвижни възли са рационално разположени. Те никога няма да се трият или влизат в директен контакт с вътрешното антикорозионно покритие, така че целостта на покритието остава защитена през целия експлоатационен живот.
03.материал на основните части
| не | Част | Материал | Стандартен | |||
| нас | BS | ОТ | IN | |||
| 1 | тяло | Ковък чугун | - | BS2789 500-7 | DIN1693 GG50 | EN1563 GJS500 |
| 2 | Водач на плувка | ABS | - | - | - | - |
| 3 | Поплавък | ABS | - | - | - | - |
| 4 | Запушалка за източване | Неръждаема стомана | - | BS970 304S 15 | - | - |
| 5 | поддръжка | ABS | - | - | - | - |
| 6 | Пръстен за седалка | EPDM | - | BS2494 | - | EN681.1 |
| 7 | Опора за седалка | ABS | - | - | - | - |
| 8 | Капак | Ковък чугун | - | BS2789 500-7 | DIN1693 GG50 | EN1563 GJS500 |
| 9 | Шайба | Поцинкована стомана | - | BS4190 | - | - |
| 10 | гайка | Поцинкована стомана | - | BS4190 | - | - |
| 11 | Капак | Ковък чугун | - | BS2789 500-7 | DIN1693 GG50 | EN1563 GJS500 |
| 12 | Шайба | Поцинкована стомана | - | BS4190 | - | - |
| 13 | гайка | Поцинкована стомана | - | BS4190 | - | - |
| 14 | Болт | Поцинкована стомана | - | BS4190 | - | - |
| 15 | О-пръстен | EPDM | - | BS2494 | - | EN681.1 |
| 16 | Странично тяло | Ковък чугун | - | BS2789 500-7 | DIN1693 GG50 | EN1563 GJS500 |
| 17 | капачка | Найлон | - | - | - | - |
| 18 | Уплътнение | EPDM | - | BS2494 | - | EN681.1 |
| 19 | Скоба | Найлон | - | - | - | - |
| 20 | Винт | Неръждаема стомана | - | BS970 304S 15 | - | - |
| 21 | Седалка | - | - | BS2494 | - | EN681.1 |
| 22 | Щифт на пантата | Неръждаема стомана | - | BS970 304S 15 | - | - |
| 23 | Странична плувка | ABS | - | - | - | - |
| 24 | Stud | Поцинкована стомана | - | BS4190 | - | - |
04.Размери на продукта
| D | H | размерите на фланеца отговарят на DIN2501 | ||||||||||
| D | D | C | C | g | g | f | t | t | n-d | n-d | ||
| 1 | 1.6 | 1 | 1.6 | 1 | 1.6 | 1 | 1.6 | 1 | 1.6 | |||
| 50 | 400 | 165 | 165 | 125 | 125 | 99 | 99 | 3 | 19 | 19 | 4-19 | 4-19 |
| 65 | 400 | 185 | 185 | 145 | 145 | 118 | 118 | 3 | 19 | 19 | 4-19 | 4-19 |
| 80 | 448 | 200 | 200 | 160 | 160 | 132 | 132 | 3 | 19 | 19 | 8-19 | 8-19 |
| 100 | 448 | 220 | 220 | 180 | 180 | 156 | 156 | 3 | 19 | 19 | 8-19 | 8-19 |
| 150 | 650 | 285 | 285 | 240 | 240 | 211 | 211 | 3 | 19 | 19 | 8-23 | 8-23 |
| 200 | 710 | 340 | 340 | 295 | 295 | 266 | 266 | 3 | 20 | 20 | 8-23 | 12-23 |
| 250 | 930 | 395 | 405 | 350 | 355 | 319 | 319 | 3 | 22 | 22 | 12-23 | 12-28 |
| 300 | 930 | 445 | 460 | 400 | 410 | 370 | 370 | 4 | 24.5 | 24.5 | 12-23 | 12-28 |
05. Продуктови ефекти
Вградени са два отвора с различни размери. Изпускателният отвор с голям размер отговаря на стандартните номинални диаметри на тръбите, опростявайки монтажа на място и работата по съвпадение на тръбите.
Висок капацитет за обработка на въздуха, съчетан с компактна цялостна конструкция. Той е съвместим с всички условия на монтаж и работи заедно с тръби от различни материали. По-малко движещи се вътрешни части намаляват рисковете от повреда и удължават общия експлоатационен живот.
Той може да изпуска или поема голям обем въздух по време на циклите на пълнене и източване на тръбопровода. Междувременно той непрекъснато освобождава натрупания уловен въздух, когато тръбопроводът работи под номинално работно налягане.
06.Приложения за продукти
Водоснабдяване
Монтира се във високи точки на тръбопроводи, колена и мъртви зони на натрупване на въздух за общински водоснабдителни и дренажни мрежи. Когато е монтиран за високи водоснабдителни тръбопроводи, той елиминира проблемите с въздушния шлюз, предотвратявайки недостатъчно налягане и бавен воден поток.
ОВК и отоплителни кръгове
Отстранява уловения въздух в отоплителните тръбопроводи и циркулиращите водни контури. Коригира типични неизправности като лоша ефективност на отоплението на радиатора и вибрации и шум в тръбопровода.
Противопожарни тръбопроводи
Съвпада със спринклерни противопожарни системи. Той ускорява процеса на пълнене с вода и изпускане на въздух, като осигурява бързо подаване на вода за потушаване на пожар в ранен стадий.
Индустриални тръбопроводи
Предлагат се персонализирани тежкотоварни версии с изцяло изработени от неръждаема стомана вътрешни модули за химически, морски и други взискателни работни условия. Тези модифицирани модули изпускат технологичния газ и се адаптират към сложни работни среди на тръби с висока температура и високо налягане.
