Основни параметри
|
Елемент |
Параметър |
|
Размер |
DN250×DN200 Концентричен редуктор с двоен фланец |
|
Материал на тялото |
QT500-7 сферографитен чугун (GGG500-7), степен на сфероидизация по-голяма или равна на 90% |
|
Механични свойства |
Якост на опън по-голяма или равна на 500MPa, удължение по-голяма или равна на 7%, 180~240HBW |
|
Стандартен фланец |
EN1092-2 / ISO7005, PN10/PN16 |
|
Номинално налягане |
PN10 / PN16 |
|
Приложима среда |
Питейна вода, регенерирана вода, канализация, неутрална промишлена течност |
|
Работна температура |
0~60 градуса |
|
Стандарти |
ISO2531, EN545, EN598, GB/T13295 |
| Елемент | Размер (mm) | Забележки |
|---|---|---|
| Размер | DN250×DN200 | Голям край DN250, малък край DN200 |
| Обща дължина L | 420 | Разстояние между две повърхности на фланеца |
| Голям фланец OD D1 | 400 | Стандарт PN10/PN16 |
| Кръг на болт с голям фланец D1k | 350 | 12 отвора Φ23 за болт M20 |
| Малък фланец OD D2 | 340 | Стандарт PN10/PN16 |
| Кръг на болт с малък фланец D2k | 295 | 12 отвора Φ23 за болт M20 |
| Дебелина на фланеца T | 28 | Еднаква дебелина за двата края |
| Мин. дебелина на стената t | 9 | Конусна стена на тялото |
Анти{0}}корозионно покритие
|
Тип покритие |
Описание на процеса |
Предимства |
Сценарии за приложение |
|
Вътрешно и външно битумно покритие |
Потапяне в горещо разтопен битум, покрива изцяло вътрешната и външната повърхност |
Силна адхезия, устойчивост на корозия под земята, рентабилен{0}} |
Градски водопровод и канализационни вкопани тръбопроводи |
|
Blue Fusion Bonded Epoxy (FBE) |
Електростатично епоксидно прахообразно пръскане и втвърдяване при висока-температура |
Устойчивост на киселина и солен спрей, гладка вътрешна стена, безопасна за питейна вода |
Тръбопроводи за питейна вода, проекти за неутрални промишлени течности |
Ключови характеристики
Концентрична рационализирана структура
Разполага с коаксиален заострен преход между големия и малкия край с гладка вътрешна стена, свеждаща до минимум съпротивлението на течности и намаляваща турбуленцията и натрупването на утайки; това е предпочитаният избор за вертикални тръбопроводи и приложения, изискващи стабилен поток.
Монолитна конструкция с двоен фланец
Фланците и тялото на тръбата са отлети като единична, безшевна единица, елиминирайки рисковете от течове; прецизното, еднакво подравняване на отворите за болтове осигурява директна съвместимост с фланци, фитинги и клапани със същото ниво на налягане.
Обикновено фланцово съединение
Фланците в двата края могат да бъдат директно завинтени към свързващи компоненти-като тръби, дроселни клапи и пожарни хидранти-с помощта на EPDM гумени уплътнения; не се изисква вторична механична обработка, което прави монтажа, поддръжката и демонтажа лесни.
Сценарии за приложение
Диаметър{0}}преходни връзки за общински водопроводи и разклонения;
Преходи на диаметъра на тръбите в пречиствателни станции и помпени станции;
Връзки-с промяна на диаметъра за водоснабдяване, дренаж и{1}}противопожарни тръбопроводи в жилищни комплекси и индустриални обекти;
Преходи на диаметъра на тръбата на входовете и изходите на оборудването за пречистване на вода и в съседство с фланцови клапани;
Преходни системи-с концентричен диаметър за вертикални щрангове и тръбопроводи в помпени помещения.
Опаковка и доставка

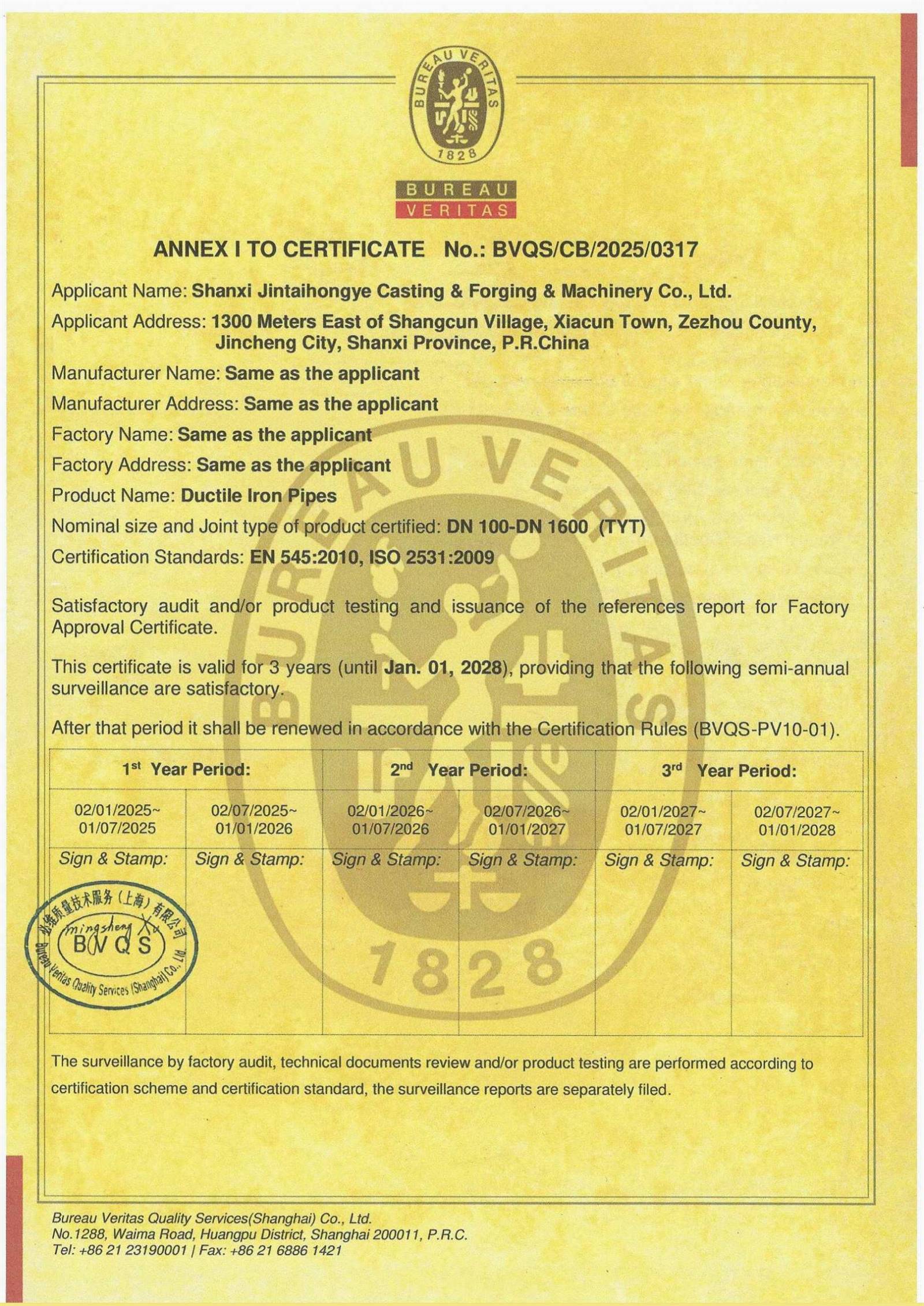

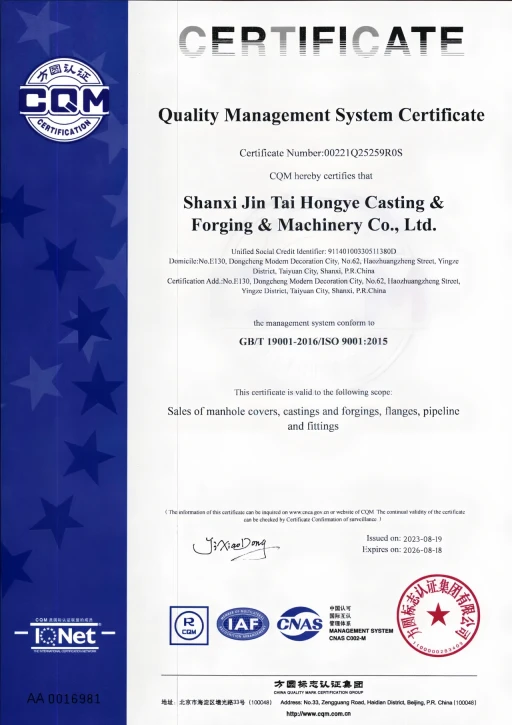

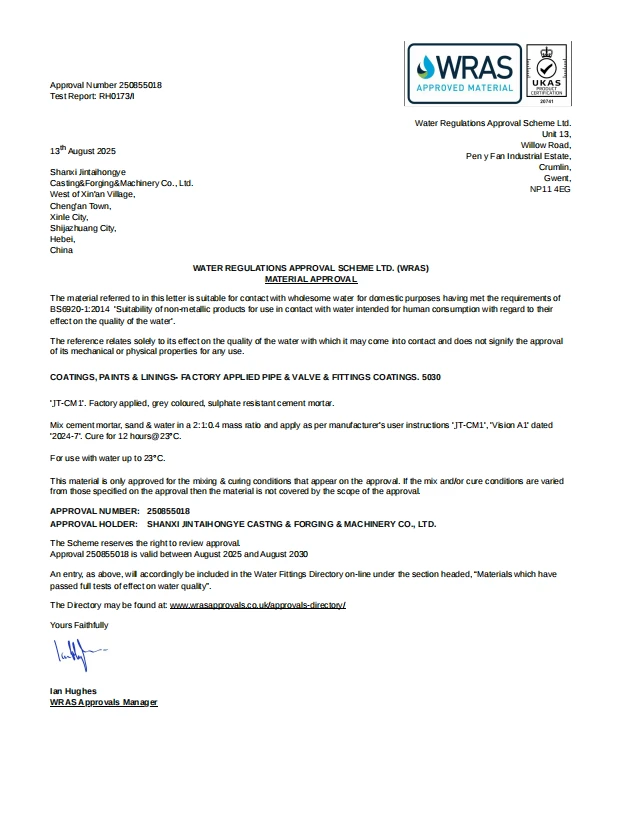

Фирмени квалификации
Shanxi Jintai Hongye Casting and Forging Machinery Co., Ltd., разположена в провинция Шанси, Китай, е водещ производител на фитинги за тръби от сферографитен чугун, тръби, различни клапани и капаци на шахти. Разполагаме с автоматизирани производствени линии и опитен екип от производствени технологии, за да ви предоставим професионални и гъвкави персонализирани решения. За повече информация, моля, свържете се с нас: WhatsApp/WeChat: +8618334738900 Имейл: info@jthypipe.com, amy@jintaicastfoundry.com, sales@jintaicastfoundry.com
