Тройник от сферографитен чугун
Ние произвеждаме две тристранни отливки от сферографитен чугун: тройник с пълен фланец и тройник с пълна муфа. И двете служат като разклонителни елементи за водопроводни тръбопроводи.
Високата якост на опън, приличната якост и антикорозионното покритие ги правят подходящи за общинско водоснабдяване, дренаж, пречистване на отпадни води и тръбопроводи за химически процеси. Изискванията за производителност и монтаж се различават значително между тези две отливки. Инженерите по проекта трябва да изберат въз основа на специфичните за обекта условия.
01. Всички фланцови тройници
Дефиниция на продукта
Три порта са завършени със стандартни фланци. Екипите на обекта завинтват фланците на противоположната тръба. Гумените или метални уплътнения осигуряват херметично уплътнение по повърхностите на фугите.
Конкурентно предимство
Интегрална лята здрава структура
Еднокомпонентната отливка от сферографитен чугун QT500‑7 осигурява устойчивост на пукнатини и устойчивост на удар. Нанесено е пълно вътрешно и външно антикорозионно покритие. Независимо дали е вкопана или поставена на закрито, отливката остава устойчива на ръжда при дълги експлоатационни цикли.
Стабилно уплътнение под високо{0}}налягане
Напрежението на болта разпределя равномерно компресията на уплътнението. В сравнение с връзките с натискане на гнездото, фланцовото уплътнение издържа по-добре при промишлени вериги с високо налягане с чести старт-стоп операции.
Твърда и устойчива{0}}на натиск връзка
Монтажът на фланец с болтове е подходящ за тръбопроводни системи PN10 и PN16. Издържа на водни удари и внезапни промени в налягането. Изтичане рядко възниква при непрекъснато пренасяне на вода под високо налягане.
Технически спецификации |
|
|
Елемент |
Технически параметри |
|---|---|
|
Материал |
QT450-10, QT500-7; Якост на опън по-голяма или равна на 450MPa, удължение по-голяма или равна на 10% |
|
Номинален диаметър |
DN50-DN1200, персонализиран |
|
Степен на налягане |
PN1.0MPa, PN1.6MPa, PN2.5MPa |
|
Тип лице на фланеца |
RF/FF, по подразбиране RF |
|
Анти{0}}обработка от корозия |
Вътрешна: облицовка от циментов разтвор (DN по-голям или равен на 100); Външно: цинково покритие + асфалтово/епоксидно покритие |
02. Всички тройници

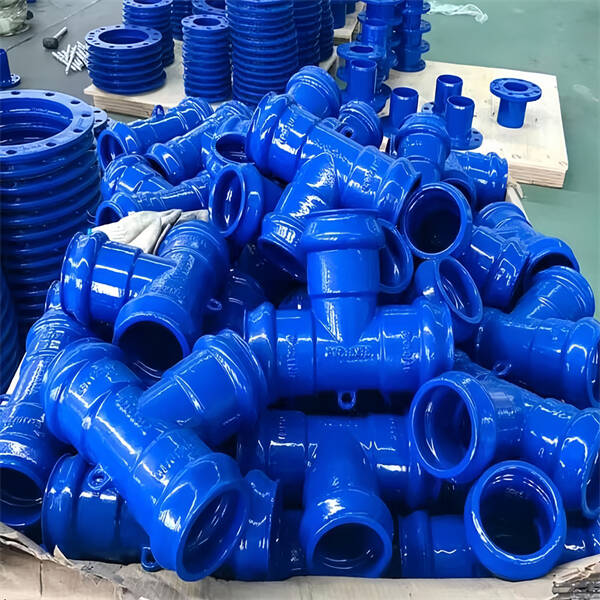

Всички гнезда Tee
Всеки порт образува кухина на гнездо, съответстваща на краищата на щуцера на стандартни тръби от сферографитен чугун. Уплътнението се постига единствено чрез EPDM гумени пръстени. Не са необходими болтове или механични крепежни елементи.
Предимства
Бърз монтаж на място, по-ниска цена на проекта
T-тип структура на гнездо за натискане елиминира фланци и болтове. Един оператор с основни ръчни инструменти може да завърши работата по монтажа. Съкращава сроковете за изграждане на вкопани общински тръбопроводи и намалява разходите за труд.
Намалени хидравлични загуби
Постоянно гладък вътрешен контур без изпъкнали препятствия. Течността протича с ограничена загуба на напор. Намалява потреблението на енергия при изпомпване, подходящо за магистрални общински водопроводи с голям диаметър.
Добра устойчивост на движение на земята
Гъвкавите връзки позволяват ъглово отклонение от 3 градуса до 5 градуса и ±20 mm аксиално изместване. Съединението поема слягането на основата и топлинното разширение/свиване на тръбата. Потенциалните дългосрочни рискове от течове се свеждат до минимум.
Технически спецификации |
|
|
Елемент |
Технически параметри |
|---|---|
|
Материал |
QT400-15, QT450-10; Якост на опън по-голяма или равна на 400MPa, удължение по-голяма или равна на 15% |
|
Номинален диаметър |
DN50-DN800, широко използван за DN по-малък или равен на 300 |
|
Степен на налягане |
PN1.0MPa (по подразбиране), PN1.6MPa може да се персонализира |
|
Уплътнителен материал |
EPDM, температурен диапазон: -40 градуса ~120 градуса |
|
Анти{0}}обработка от корозия |
Вътрешна: циментова замазка/епоксидно покритие; Отвън: цинково пръскане + полиуретаново покритие |
03. Ключови разлики между сферографитен чугун Всички гнезда/фланец
Предпазни мерки при инсталиране
Цял тройник с фланец
Дръжте страните на свързващите фланци успоредни по време на монтажа. Затегнете болтовете в кръстосана последователност. Поддържайте определения въртящ момент; Болтовете M16 изискват 50-60 N·m. Неравномерният въртящ момент създава локална концентрация на напрежение и води до повреда на уплътнението.
Всички гнезда Tee
Отстранете пясъка, пясъка и повърхностните замърсители от отвора на гнездото и тръбния щуцер преди монтажа. Нанесете неутрална смазка върху гумения уплътнителен пръстен. Поставете тръбата стабилно. Проверете дълбочината на вмъкване. Линията за маркиране на тръбата трябва да е изравнена с крайната повърхност на муфата.
