Ключови характеристики
Ние произвеждаме този изцяло фланцов тройник с радиално разклонение чрез центробежно леене в метална форма. Този метод на леене осигурява плътно вътрешно зърно по цялото тяло на фитинга.
Производителността на материала остава стабилна при полево обслужване.
Този тройник е произведен от сферографитен чугун, отговарящ на ISO 2531 и EN 545. Микроструктурата на сфероидния графит му придава много по-добри свойства на опън, устойчивост на удар и толерантност на слягане в сравнение с конвенционалния сив чугун. Неговата твърдост по Бринел отговаря на изискванията на проекта. Когато се прилагат подземни земни премествания или тежки натоварвания от трафик, тази отливка е устойчива на напукване, защитавайки цялата общинска тръбна мрежа.
Основната тръба и всеки радиален клон се доставят с интегрално отлети фланци.
Това образува пълни трипътни фланцови връзки. Радиалното вертикално отклонение поддържа потока на течността плавен, намалява загубата на хидравличен напор и подобрява ефективността на потока. Тъй като е отлят от една част, няма заварени шевове. Както структурната здравина, така и ефективността на уплътняване се подобряват значително.
Доброто поведение при натиск осигурява безопасна работа.
Отливката от една част кара напрежението да се разпределя равномерно върху фитинга. Добавени са подсилени по-дебели секции при кръстовища на радиални разклонения. Работейки при транспортиране на вода под високо налягане, няма да възникне изтичане или деформация, рискът от спукване на тръбата се отстранява. Работи добре за общинско водоснабдяване, комбинирани мрежи за дъждовна канализация и дренажни системи в индустриални паркове.
Работата по инсталирането протича гладко при различни условия на обекта.
Размерите на фланеца съответстват на класовете на налягане PN10 и PN16. Може да се сдвоява директно с тръби от сферографитен чугун, клапани и разширителни фуги със съвпадащи спецификации. Отворите за болтове поддържат прецизно подравняване. Не е необходимо полево заваряване или вторична обработка. Повдигането и закрепването могат да бъдат завършени лесно. Можете да го монтирате за надземно разположение, вкопана инсталация или тръбопроводи на помпени помещения.
Пазарно конкурентно предимство
Ковкият чугун показва стабилни характеристики против стареене и корозия. Неговият експлоатационен живот побеждава с голяма разлика тази на заварените тройници от въглеродна стомана. Цикълът на обслужване на проекта се удължава, текущите разходи за поддръжка на обекта намаляват през десетилетията на работа.
Фланец със стандартен размер работи с обикновени гумени уплътнения на фланеца. Надеждното уплътнение спомага за постигане на работни условия при нулеви течове.
Тристранният разглобяем дизайн на фланеца носи истинско удобство за екипите на обекта. Когато правите обновяване на тръби, смяна на клапани или рутинни прегледи, не е необходимо да режете съществуващи тръбни секции. Разходите за експлоатация и поддръжка намаляват значително.
Вътрешните и външните антикорозионни покрития се напръскват в един непрекъснат процес. Слоевете на покритието се разпределят равномерно върху вътрешните и външните повърхности, така че интервалите за поддръжка стават по-дълги. Тъй като е монолитно отлят, той премахва нипелния монтаж на полевия фланец и стъпките за заваряване. Вложеният труд и потреблението на допълнителни принадлежности намаляват.
Структурни параметри
|
Елемент |
Спецификация |
|
Стандарт за материали |
ISO 2531, EN 545 |
|
Стандартен фланец |
EN 1092-2, GB/T 17241 |
|
Номинално налягане |
PN10, PN16; PN25 се предлага при индивидуална заявка |
|
Производствен процес |
Една част-отливка, радиално разклонение, перпендикулярно на основната тръба |
|
Проектиране на канала за поток |
Плавно заоблено отклонение, ниска загуба на глава |
|
Укрепваща конструкция |
Удебелена армировка на кръстовището за анти{0}}деформация при високо налягане |
|
Тип връзка |
Три{0}}пълен фланец, разглобяем от всички посоки |
|
Анти{0}}корозионно покритие |
Вътрешно и външно FBE епоксидно прахово / PU полиуретаново покритие |
|
Подходящ печат |
Универсални гумени уплътнения за фланци |
|
Проектиран експлоатационен живот |
По-голям или равен на 50 години |

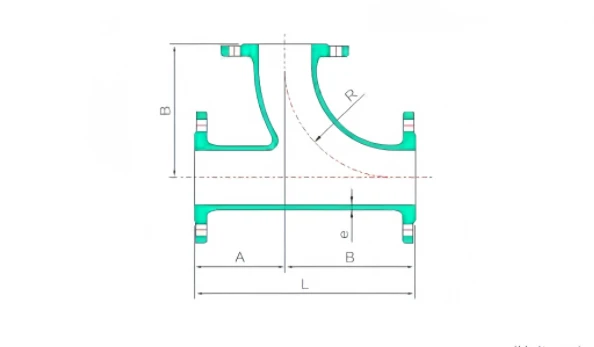

Технически спецификации (Единица: mm, Тегло при PN16)
| Номинален диаметър (DN) | Номинален вътрешен диаметър (dn) | Дължина (L) | Измерение А | Измерение B | Размер R | Дебелина на стената (e) | Тегло (маса) (кг) |
|---|---|---|---|---|---|---|---|
| 80 | 80 | 545 | 165 | 380 | 330 | 7 | 23 |
| 100 | 100 | 580 | 180 | 400 | 340 | 7.2 | 29.5 |
| 150 | 150 | 670 | 220 | 450 | 385 | 7.8 | 47.9 |
| 200 | 200 | 760 | 250 | 500 | 430 | 8.4 | 71.6 |
| 250 | 250 | 900 | 350 | 550 | 475 | 9 | 104.8 |
| 300 | 300 | 1000 | 400 | 600 | 515 | 9.6 | 144.5 |
| 350 | 350 | 1100 | 450 | 650 | 560 | 10.2 | 203.4 |
| 400 | 400 | 1200 | 500 | 700 | 605 | 10.8 | 263.1 |
| 450 | 450 | 1300 | 550 | 750 | 650 | 11.4 | 332 |
| 500 | 500 | 1400 | 600 | 800 | 690 | 12 | 421.9 |
| 600 | 600 | 1500 | 700 | 900 | 780 | 13.2 | 623.7 |
Сценарии за приложение
Градски тръбопроводи за водоснабдяване, дренаж и{0}}дъждовна канализация
Промишлени тръбопроводи за циркулационна вода и пречистване на отпадъчни води
Ремонт на външни водопроводи за болници, търговски центрове и жилищни общности
Тръбни системи в крайбрежни солени{0}}алкални зони и фланцови тръбопроводи, изискващи честа поддръжка
Независимо дали за проекти за изграждане на нови тръбопроводи или надграждане на стари тръбопроводни мрежи, този тройник с фланци от сферографитен чугун с радиални разклонения се отличава с изключителна издръжливост, надеждно уплътняване и лесно разглобяване и сглобяване, което го прави оптимален избор за тръбопроводни системи.
Запитайте сега и оставете тройника с всички фланци с радиално разклонение да добави трайна стойност към вашите индустриални тръбопроводни проекти!
или повече информация, моля свържете се с нас :WhatsApp/WeChat: +86 18334738900
Имейл адреси: info@jthypipe.com; jthypipeamy@126.com
